智能電冰箱綜合原理實訓臺,電冰箱制冷系統實訓設備 > 行業新聞 >電冰箱制冷系統實訓裝置

2025年3月26日

智能電冰箱綜合原理實訓臺,電冰箱制冷系統實訓設備,電冰箱制冷系統實訓裝置

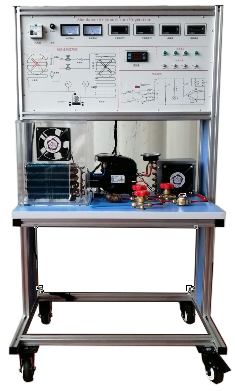

SB-JYD35T電冰箱制冷系統實訓裝置

一、產品概述

電冰箱制冷系統實訓裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中與冰箱維修技術的特點，針對冰箱的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。

二、技術指標

1、輸入電源：單相三線 AC220V±10% 50Hz

2、工作環境：溫度-10℃～-40℃ 相對濕度≤85%（25℃）

3、設備容量： ≤1.5KVA

4、制冷劑：R600

5、外形尺寸（大約）780mm×500mm×1250mm

6、防觸電保護類型 I類

7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。

8、環保等級 材料選用符合國家相關環保標

三、功能說明

1. 該裝置集制冷系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。

2. 該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。

3. 實訓平臺直觀展示了冰箱的系統結構、工作原理。可清楚的看到制冷系統結構 及主要部件的實物，系統還配置有電流流電壓表、交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。

4、冰箱箱體：為有機玻璃透明化，直觀展現蒸發器的原理，溫度能到達-5度

5、實驗臺：為鋁合金結構，左邊藍色和裝飾板和面板，整體為藍色，

6、設備有4只溫度表，可以測量制冷系統的主要溫度變化，

四. 配置清單

序號	設備名稱	單位	數量
1	壓縮機	1	套
2	毛細管	1	套
3	高壓表	1	套
6	低壓表	1	套
7	手動節流裝置	1	套
8	冷凝器	1	套
9	蒸發器	1	套
10	電子溫度控制器	1	套
11	故障開關	1	套
12	冷凝風機	1	套
13	蒸發風機	1	套
14	真空泵

五、實驗功能：

1、進行各種制冷原器件的識別。

2、進行各種冰箱制冷與系統的調試。

3、風冷電冰箱的原理演示

4、風冷電冰箱的控制實驗

5、冰柜的原理，

6、電氣接線操作，掌握各種制冷系統的外部接線方法。

7、制冷系統的故障識別：可通過各種制冷小系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。

8、充制冷劑：系統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出制冷劑，定量充灌制冷的實際操作。

9、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行系統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出系統中的泄漏點。
