SB-12E人工氣候無塵潔凈室空調裝置
一.概述
人工氣候無塵潔凈室空調裝置系統是根據無塵室亦稱為無塵室或清凈室而設計.它是污染控制的基礎�？刂瓶諝鈶腋∥⒘舛�，從而達到適當?shù)奈⒘崈舳燃墑e。無塵室是指將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等之污染物排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內，而所給予特別 設計之房間。
無塵潔凈室最主要之作用在于控制產品所接觸之大氣的潔凈度及溫濕度，使產品能在一個良好之環境空間中生產、制造。無塵凈化級別主要是根據每立方米空氣中粒子直徑大于劃分標準 的粒子數量來規定。也就是控制在一個非常微量的單位上。
二.特 點

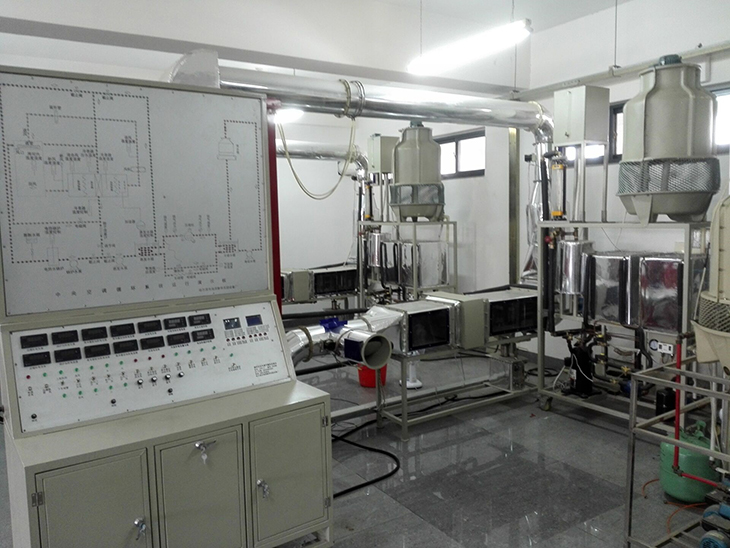

設備模擬了人工氣候室和無塵室的原理，控制過程，體現了無塵室的特點，設備配置有室內壓力維持系統控制臺及運行工況演示板，空調間排風模擬房，送風管，空氣熱濕處理段，蒸發器、冷凝器及水箱，冷卻塔、冷卻水泵、冷卻塔風機組成的冷卻水系統，由全封閉制冷壓縮機、吸排氣壓力表、高低壓保護開關、冷凝器、儲液罐、電磁閥、液視鏡、膨脹閥及毛細管、蒸發器等組成制冷系統。由電熱鍋爐、流量計、散熱器（表冷器）、膨脹水箱、循環水泵等組成供熱系統。由電加熱器、表冷器、噴淋加濕器、通風機、通風管道、送風口、模擬風機盤管空調房間、回風口、回風調節閥、新風調節閥等組成空氣調節系統、輸入信號K 型傳感器、測溫范圍0～200℃、智能數顯多路巡檢儀表、精度：±0.5%FS±1.0個字、端子輸出接口、電顯儀表U=500VI=10A、微壓力計K=0.1、K=0.2、蒸汽發生器、加濕器、電子無級調溫控制模塊Imax=20A、、操作控制臺、冷卻塔。
三.技術參數
1，輸入電源：單相三線～220V±10% 50Hz
2，工作環境：環境溫度范圍為-5℃～+40℃
3，相對濕度＜85%(25℃) 海拔＜4000m
4，裝置容量：＜3.8kVA
5，外形尺寸：2300mm×2000mm×2100mm
6，制冷劑類型：R22
7，安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
8，裝置的基本組成充分地展示了中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。
9，裝置底盤采用加強鈑金結構設計，框架采用鋁型材結合鋁塑板封面組成。
智能溫度控制器1套：智能溫控能對被控對象進行溫度測量與顯示，調節溫度 上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀 察被空調房間內溫度，操作方便。
10，工作流程圖板套工作流程圖板詳細說明制冷系統流程、監測點溫度、系統壓 力、工作狀態指示、系統部件說明。
11，測量儀表1套：配備指針式真空壓力表、溫度顯示儀表等。
四、主要配置
（1）繼電器模塊
繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。。
（2）儀表模塊
儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。
a.三相帶漏電保護總開關;b.三相電源保險絲;c.壓縮機電壓指示;d.壓縮機電流指示;e.模擬鍋爐電流指示;f.冷水水泵壓力指示;g.熱水水泵運行指示; h.冷卻水水泵運行指示;i.空氣調節風機電流指示;j.壓縮機工作指示;k.模擬鍋爐工作指示;l.冷凍水水泵工作指示;m.冷卻塔工作指示;n.冷卻塔風機工作指示;o.空氣調節風機工作指示;p.數顯冷凍水水溫調節指示;q.數顯熱水水溫指示;r.數顯冷卻指示;s.制冷開關;t.數顯冷水水溫高調節指示;u.制熱開關;v.數顯熱水水溫調節指示。
（3）按鈕及信號模塊
按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用于操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控制，也可與PLC連接實現PLC回路控制。
五、中央空調主機系統
制冷系統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。
制熱系統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
（1）具有蒸汽壓縮式集中式和半集中式中央空調系統的功能，主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成。可滿足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
（2）制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥，作為制冷系統通斷控制部件，高低壓力表顯示高壓壓力和低壓壓力。
冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用于吸收冷凝器中制冷劑散發的熱量。
（3）冷媒水循環系統主要由冷媒水泵及循環管路等部分組成，用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。
（4）具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成。
空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到制冷（制熱）的目的。半集中式空調系統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、
額定功率ＨＰ
六、系統配置清單
|
序號 |
項目（設備名稱） |
數量 |
備注 |
|
1 |
中央空調主機（2P冷水機壓縮機，水冷式冷凝器。壓力控制器，油液分離器。壓力膨脹閥） |
1 |
2P水冷式機組ZR94KCT-FD |
|
2 |
新風空調管道組 |
1 |
|
|
3 |
制冷和制熱管道組 |
1 |
|
|
4 |
冷凍水回水泵 |
2 |
0.55KW水泵 |
|
5 |
中央空調熱水處理器 3000W 3.5A |
1 |
380V |
|
6 |
消聲靜壓箱 |
1 |
|
|
7 |
冷熱交換器 |
1 |
|
|
8 |
冷凝器 |
1 |
2P冷凝器 |
|
9 |
膨脹水箱 |
1 |
不銹鋼400*300*300 |
|
10 |
冷卻塔 |
1 |
4T水冷 |
|
11 |
冷卻風機 |
1 |
220V |
|
12 |
冷卻水回水泵、0.55K0W水泵 |
2只 |
|
|
13 |
空調模擬房 |
1 |
1000*1000*2000MM |
|
14 |
風機盤管機組 |
3個 |
2P水冷機 |
|
15 |
制冷、制熱溫度探測器 |
6 |
|
|
16 |
風道管路 |
1 |
1000*300*5000MM |
|
17 |
風管掛架 |
10 |
定做 |
|
18 |
鐵質通風管路 |
5 |
1000*300*500MM |
|
19 |
微壓力計 |
1 |
|
|
20 |
線控器 |
2 |
|
|
22 |
出風口 |
3 |
|
|
23 |
空氣機機組 |
1 |
。 |
|
24 |
保溫管32MM管50米、保溫管25MM管50米 |
1 |
以工程實用為數 |
|
25 |
PPR水路管件32MM管50米、PPR水路管件25MM管50米 |
1 |
以工程實用為數 |
|
26 |
水壓表 |
3 |
|
|
27 |
散流器 |
1 |
|
|
28 |
使用說明書 |
1 |
|
|
29 |
風機盤管 |
1 |
|
|
30 |
風壓控制系統 |
1 |
|
|
