SB-L3暖通監控系統實驗實訓裝置

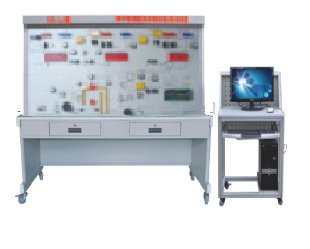

一、硬軟件設備圖片:
二、設備參數及性能：
1、裝置組成：
本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、溫度傳感器、仿真水箱、多種水位傳感器、多種電動水閥、仿真鍋爐、仿真水泵等組成。
2、系統實訓功能：
能進行各種鍋爐暖通系統控制操作演示、DDC控制器的操作與編程、空調供水及鍋爐監控系統、鍋爐監控系統、熱交換器監控系統、供暖供水及鍋爐監控系統、報警及聯鎖保護功能的操作實訓，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容，LON總線通訊方式
7.輸出，8點、IO/DO 輸入，11點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
四、可以做的實訓項目
1.樓宇鍋爐程序控制實訓
2.樓宇鍋爐水位自動調節控制實訓
3.樓宇鍋爐蒸汽壓力自動調節控制實訓
4.鍋爐汽包水位與鍋爐給水閥的聯動控制
5.樓宇三沖量調節系統自動控制實訓
6.鍋爐除氧器壓力與鍋爐除氧器進汽閥的聯動控制
7.鍋爐除氧器水位與鍋爐除氧器進水閥的聯動控制
8.空調膨脹水箱與空調補水泵的聯動控制
9.空調供水熱交換器二次側(低溫)熱水出口溫度自動聯鎖控制
10.供暖供水熱交換器二次側(低溫)熱水供回水溫度控制
11.生活供水熱交換器二次側(低溫)熱水出口溫度控制
12.生活循環泵與生活調節閥的聯動控制
13.供暖熱水回路中的循環水泵的控制
14.線路故障的判斷與處理
15.設備故障的判斷與處理
16.設計并安裝一個簡易應用系統
17.組態軟件設計實訓項目
18.供暖熱水回路中的循環水泵的控制
19.線路故障的判斷與處理
20.設備故障的判斷與處理
21.設計并安裝一個簡易應用系統
22.組態軟件設計實訓項目
|
