SB-GA型鉗工實驗室設備
鉗工技能實訓裝置是為了配合技校、職業學校、勞動培訓中心、大中專院校課程中的技能訓練要求，從產品的安全保障、學教管系統配套、標準化生產、成熟可靠性、運輸安裝組合等多方面出發，精心設計而成。
鉗工桌，具有以下性能優點：
1、鉗工桌采用標準的組合式拆裝結構、構件互換一致性好。具有雙面四工位、四個大容積的暗鎖抽屜、可調重型墊腳。以利于運輸、安裝、存儲放置、適應于各種不同實訓場地。
2、鉗工桌采用重型復合桌面，總厚度40mm（表面采用1.2mm亞光鍍鋅鐵板，中間采用38mm實木復合板芯，底面采用板防火貼面板，經過60噸壓力機膠合定型而成）。具有臺面平整、抗劃傷、防銹、承重性好、防震，噪音低等優點。
3、鉗工桌組合構件，采用50×50mm方鋼管及1.2mm鐵板焊接而成。表面經過磷化、噴塑處理。美觀大方，經久耐用。
4、鉗工桌它可配備本公司推出的專用工具材料貨架及各種工具分類盒，對實訓工具、量具、材料進行規范化管理。
5、鉗工桌它可選配《實訓室管理制度》、《工作規范》、《安全操作規程》等各種掛板，對鉗工實驗室人員及設備的安全教育與宣傳。
6、鉗工桌它可選配相關的教學視頻，協助教學培訓。詳見《ZQG-4型鉗工桌選配工具資料清單》
鉗工桌性能參數：
鉗工桌外形尺寸：長1600 × 寬1100 ×高800 mm3
隔離網幅面尺寸：長1570 × 高540 mm2
抽屜內容積：寬440 × 高200 × 深440 mm3 4只 桌面厚度：40mm
鉗工是機械產品生產中應用最廣泛的工種之一。如：機械產品的裝配，調試，安裝，維修。因此，它是各大院校、技校中專不可缺少的實訓設備。通過它可以使學生熟悉各種工具的使用；掌握鋸、銼、鑿、劃線、測量、鉆孔、攻絲、套絲、裝配刀具刃磨等各種鉗工的基本技能；提高學生的鉗工工藝水平。

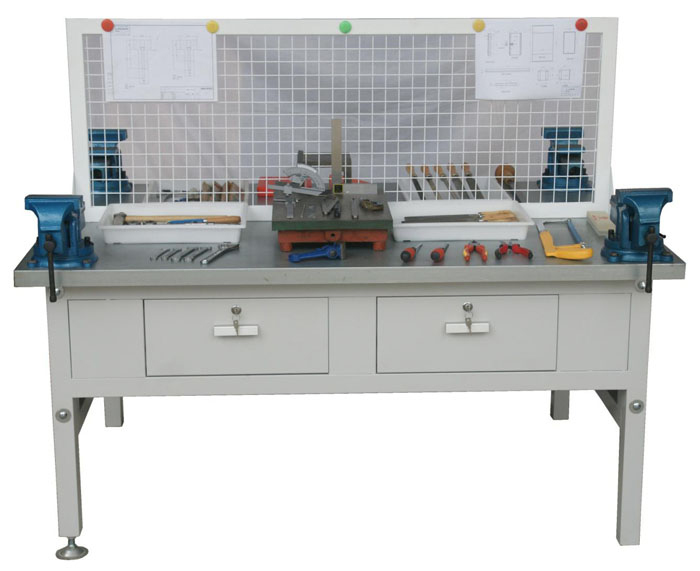

GA型2人座單價:6500元/臺
鉗工實驗室（一張桌2座/組）每組詳細配置如下:
|
序號 |
名 稱 |
規 格 |
單位 |
數 量 |
備注 |
|
1 |
拆裝型二工位鉗工桌 |
1600×750×800 |
張 |
1 |
噴塑鋼結構、鍍鋅鋼板桌面M10×120馬車螺絲=8×1=8只 |
|
2 |
工位隔離及工具圖紙掛網 |
1480×540 |
張 |
1 |
配支架2只、磁鐵10只 |
|
3 |
臺虎鉗 |
5寸 |
臺 |
2 |
M10×60螺絲=3×2 = 6只 |
|
4 |
鋼鋸架 |
把 |
2 | ||
|
5 |
圓銼刀 |
8寸、12寸 |
套 |
1 | |
|
6 |
半圓銼刀 |
8寸、12寸 |
套 |
1 | |
|
7 |
扁銼刀 |
8寸、12寸 |
套 |
1 | |
|
8 |
方銼刀 |
8寸、12寸 |
套 |
1 | |
|
9 |
三角銼刀 |
8寸、12寸 |
套 |
1 | |
|
10 |
劃線平臺（板） |
300×400mm |
塊 |
1 | |
|
11 |
榔頭 |
1p |
把 |
2 | |
|
12 |
圓規 |
6寸 |
把 |
2 | |
|
13 |
寬座直角尺 |
200×125mm |
把 |
2 | |
|
14 |
鋼直尺 |
150 mm |
把 |
2 | |
|
15 |
劃針（鎢鋼頭） |
長120 |
支 |
2 | |
|
16 |
內外卡鉗 |
6寸 |
套 |
1 | |
|
17 |
三角刀 |
6寸 |
把 |
2 | |
|
18 |
鏟刀 |
450 mm |
把 |
1 | |
|
19 |
油石 |
塊 |
1 | ||
|
20 |
絲錐 |
M6、8、10、12、14 |
套 |
1 | |
|
21 |
圓板牙 |
M6、8、10、12、14 |
套 |
1 | |
|
22 |
鑿子（扁）（尖） |
13×260 6×260 |
套 |
1 | |
|
23 |
什錦銼 |
一組 |
套 |
1 | |
|
24 |
手虎鉗 |
40 mm |
臺 |
1 | |
|
25 |
鋼鋸條 |
盒 |
1 | ||
|
26 |
活動扳手 |
200×24 8寸 |
把 |
2 | |
|
27 |
鋼絲鉗 |
8寸 |
把 |
2 | |
|
28 |
一字螺絲刀 |
4寸 |
把 |
2 | |
|
29 |
十字螺絲刀 |
4寸 |
把 |
2 | |
|
30 |
呆扳手 |
8、10、14 |
套 |
1 | |
|
31 |
鐵皮剪刀 |
把 |
1 | ||
|
32 |
絲攻扳手 |
把 |
2 | ||
|
33 |
扳牙扳手 |
把 |
2 | ||
|
34 |
尖嘴鉗 |
6寸 |
把 |
2 | |
|
35 |
銅絲刷 |
把 |
1 |

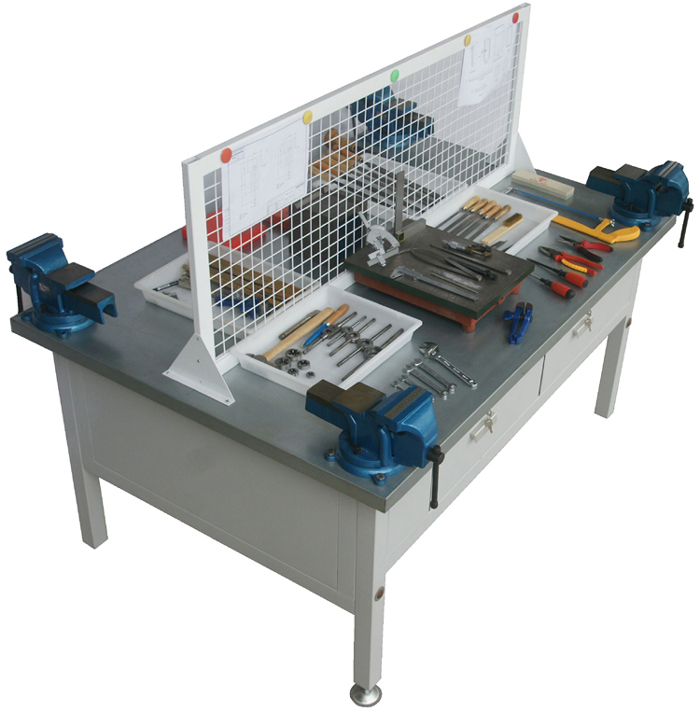

SB-GB型鉗工技能實訓裝置
鉗工實驗室（一張桌4座/組）每組詳細配置如下：
|
序號 |
名 稱 |
規 格 |
單位 |
數 量 |
備注 |
|
1 |
拆裝型四工位鉗工桌 |
1600×1100×800 |
張 |
1 |
噴塑鋼結構、鍍鋅鋼板桌面 M10×120馬車螺絲=8×1=8只 |
|
2 |
工位隔離及工具圖紙掛網 |
1570×540 |
張 |
1 |
配支架2只、磁鐵10只 |
|
3 |
臺虎鉗 |
5寸 |
臺 |
4 | |
|
4 |
鋼鋸架 |
把 |
4 | ||
|
5 |
圓銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
|
6 |
半圓銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
|
7 |
扁銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
|
8 |
方銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
|
9 |
三角銼刀 |
8寸、12寸 |
套 |
2 |
配銼刀柄各1只 |
|
10 |
劃線平臺（板） |
300×400mm |
塊 |
2 | |
|
11 |
榔頭 |
1p |
把 |
4 | |
|
12 |
圓規 |
6寸 |
把 |
4 | |
|
13 |
寬座直角尺 |
200×125mm |
把 |
4 | |
|
14 |
鋼直尺 |
150 mm |
把 |
4 | |
|
15 |
劃針（鎢鋼頭） |
長120 |
支 |
4 | |
|
16 |
內外卡鉗 |
6寸 |
套 |
2 | |
|
17 |
三角刀 |
6寸 |
把 |
4 | |
|
18 |
鏟刀 |
450 mm |
把 |
2 | |
|
19 |
油石 |
塊 |
2 | ||
|
20 |
絲錐 |
M6、8、10、12、14 |
套 |
2 | |
|
21 |
圓板牙 |
M6、8、10、12、14 |
套 |
2 | |
|
22 |
鑿子（扁）（尖） |
13×260 6×260 |
套 |
2 | |
|
23 |
什錦銼 |
一組 |
套 |
2 | |
|
24 |
手虎鉗 |
40 mm |
臺 |
2 | |
|
25 |
鋼鋸條 |
盒 |
2 | ||
|
26 |
活動扳手 |
200×24 8寸 |
把 |
4 | |
|
27 |
鋼絲鉗 |
8寸 |
把 |
4 | |
|
28 |
一字螺絲刀 |
4寸 |
把 |
4 | |
|
29 |
十字螺絲刀 |
4寸 |
把 |
4 | |
|
30 |
呆扳手 |
8、10、14 |
套 |
2 | |
|
31 |
鐵皮剪刀 |
把 |
2 | ||
|
32 |
絲攻扳手 |
把 |
4 | ||
|
33 |
扳牙扳手 |
把 |
4 | ||
|
34 |
尖嘴鉗 |
6寸 |
把 |
4 | |
|
35 |
銅絲刷 |
把 |
2 |
